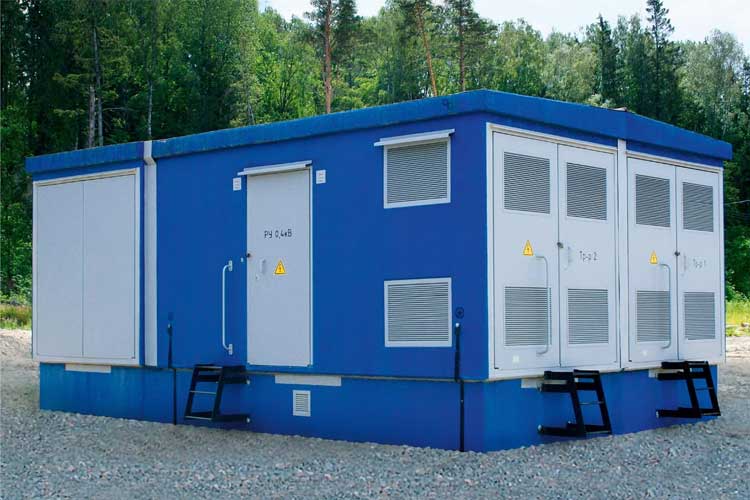

Блочные комплектные трансформаторные подстанции и распределительные пункты представляют собой быстровозводимые модульные железобетонные сооружения, состоящие из одного или нескольких блоков, установленных на кабельные полуподвалы.
Широкие функциональные возможности и индивидуальный подход при реализации технических решений, позволяют нам производить подстанции с уникальными вариантами компоновок, учитывая все пожелания Заказчика.
В зависимости от наличия трансформаторов и структуры схемы питания, для удобства заказа подстанции делятся на три основных серии:
- БКТПБ – блочная комплектная трансформаторная подстанция;
- БКРПБ – блочный комплектный распределительный пункт;
- БКРТПБ – блочная комплектная распределительная трансформаторная подстанция.
БКТПБ – служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6, 10 20 и 35 кВ, преобразования ее в электрическую энергию трехфазного переменного тока частотой 50 Гц, напряжением 0,4 кВ, с последующим распределением ее между потребителями.
БКРПБ – служат для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6, 10, 20 и 35 кВ без трансформации.
БКРТПБ – представляет собой комбинированное исполнение БКТПБ и БКРП.
Наши преимущества
- индивидуальные компоновочные решения под каждый проект;
- высокая степень заводской готовности;
- комплексная безопасность применения (пожарная, антивандальная);
- разнообразие архитектурных вариантов исполнения;
- применение оборудования собственного производства;
- установка сертифицированного оборудования любых производителей;
- разнообразие архитектурных вариантов исполнения;
- быстрота и универсальность монтажа и наладки;
- индивидуальный подход к каждому Заказчику.
Состав оборудования подстанции в бетонной оболочке серии БКТПБ, БКРПБ и БКРТПБ:
Основные технические характеристики
|
Наименование параметра |
Значение |
|||||||||
|
Распределительное устройство высокого напряжения (РУВН) |
||||||||||
|
Номинальное напряжение, кВ |
6; 10; 20, 35 |
|||||||||
|
Максимальное рабочее |
7,2; 12; 24, 40,5 |
|||||||||
|
Номинальный ток сборных шин, А |
||||||||||
|
630; 1000 |
|||||||||
|
630; 800;1000; 1250; 1600; 2000; 2500; 3150 |
|||||||||
|
Ток термической стойкости сборных шин на стороне ВН в течение 2 с, кА |
||||||||||
|
20 |
|||||||||
|
20; 25; 31,5 |
|||||||||
|
Ток электродинамической стойкости сборных шин на стороне ВН, кА |
||||||||||
|
51 |
|||||||||
|
51; 64; 81 |
|||||||||
|
Силовые трансформаторы |
||||||||||
|
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2500 |
3200 |
4000 |
|
|
Тип трансформаторов |
|
|||||||||
|
Уровень изоляции по |
|
|||||||||
|
Распределительное устройство низкого напряжения (РУНН) |
||||||||||
|
Номинальное напряжение, кВ |
0,23; 0,4; 0,69 |
|||||||||
|
Номинальный ток |
1280 |
1630 |
2200 |
2830 |
4000 |
4910 |
5340 |
7010 |
||
|
Номинальный ток вводного |
400 |
630 |
800 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6300 |
|
Ток термической стойкости |
150 |
|||||||||
|
Ток электродинамической |
330 |
|||||||||
|
Оболочка |
||||||||||
|
Климатическое исполнение |
У1, УХЛ1 |
|||||||||
|
Степень защиты |
IP23 |
|||||||||
|
Срок службы, лет, не менее |
30 |
|||||||||
Технические характеристики БКТПБ ниже 160 кВА и свыше 2500 кВА согласовываются с Заказчиком индивидуально.
-
Распределительное устройство среднего напряжения (РУВН):

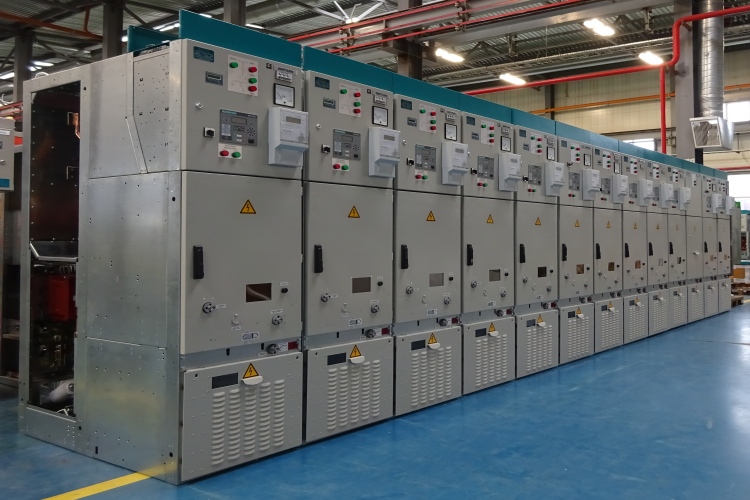

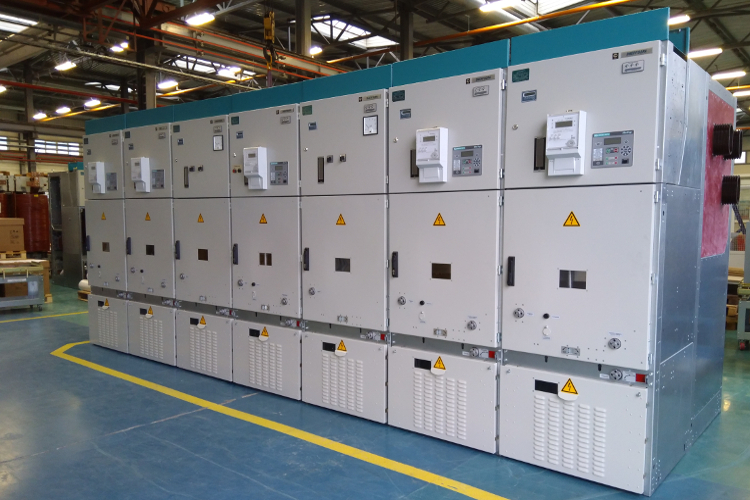

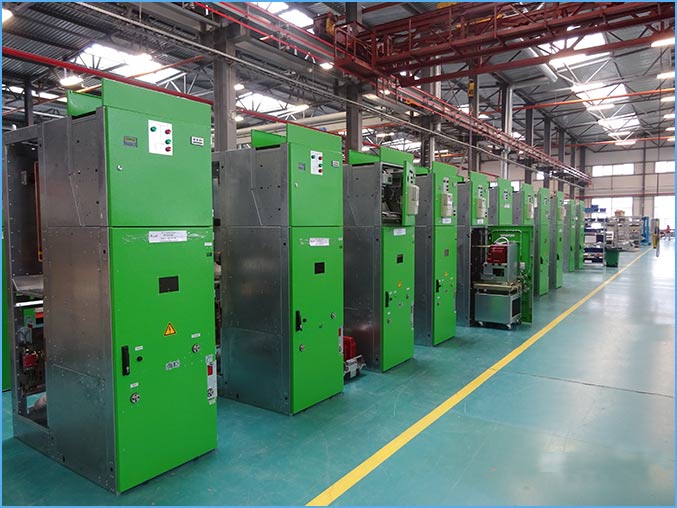

- ячейки КРУ с воздушной изоляцией серии «ОМЕГА» (собственного производства);
- ячейки КСО с воздушной изоляцией серии «МИКРОН» (собственного производства);
- ячейки с твердой изоляцией ведущих мировых производителей;
- ячейки с элегазовой изоляцией ведущих мировых производителей;
-
Распределительное устройство низкого напряжения (РУНН):

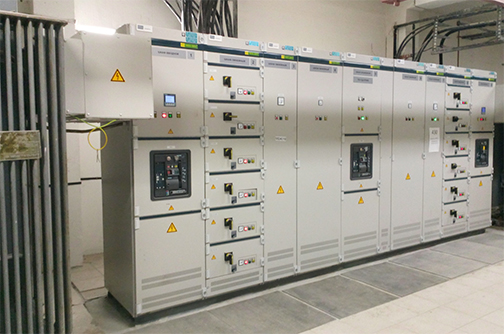

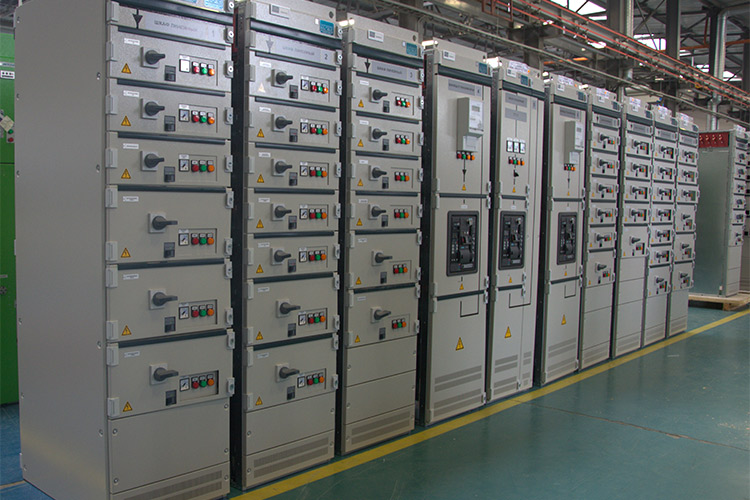

- распределительное устройство серии Sivacon (собственного производства);
- распределительное устройство на базе аппаратов отечественных производителей;
-
Силовые трансформаторы:
- с сухой изоляцией серии ТС ООО «Электрофизика» или любых других производителей;
- маслонаполненные герметичные серии ТМГ Минского завода им. Козлова или любых других производителей;
-
Шинные мосты 0,4 кВ:
- шинопроводы Sivacon 8PS (Siemens);
- сборные шинные мосты собственного производства.
-
Дополнительное оборудование:
- Устройства компенсации реактивной мощности;
- щитки собственных нужд;
- щитки источников бесперебойного питания;
- щитки учета;
- охранно-пожарная сигнализация;
- прочее оборудование в соответствии с техническим заданием.
